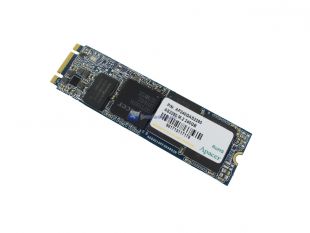

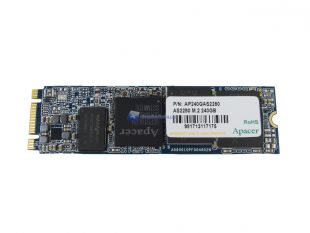

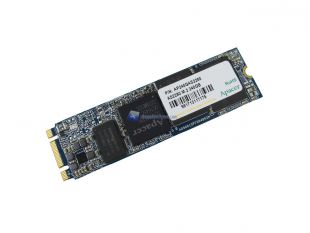

Possiamo procedere ad analizzare l’Apacer AS2280. Partendo dalle dimensioni e peso abbiamo un drive da 80 x 22 x 3.8 mm e un peso di 6.3 g. Nulla di strano o diverso per il Form Factor M.2. Il design è classico con un PCB di colore blu sul quale troveremo i diversi chip di memoria, cache e controller. Sul drive non manca il consueto adesivo riportante diverse informazioni tra cui Part Number, modello, brand etc.

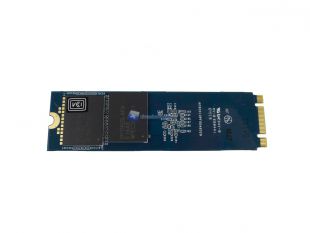

Il retro del PCB ci mostra i primi due chip NAND Flash.

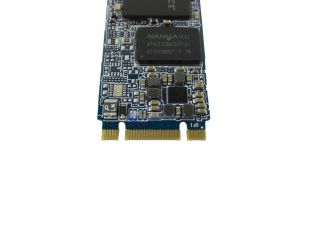

Nel lato inferiore o di destra troveremo il connettore M.2. L’Apacer AS2280 sfrutta una classica interfaccia di trasferimento SATA.

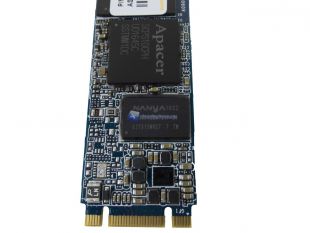

A seguire analizzando i chip presenti sul PCB troviamo vicino al connettore M.2 un chip Nanya NT5CC128M16DP-DI. Tale chip rappresenta un chip DRAM Cache da 2Gb DDR3L.

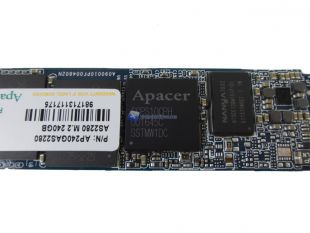

Al centro del PCB invece è presente il controller Quad-Core Phison PS3110-S10 rebrandizzato da Apacer con la sigla SCPS10CPH. Controller con processo produttivo di 55 nm.

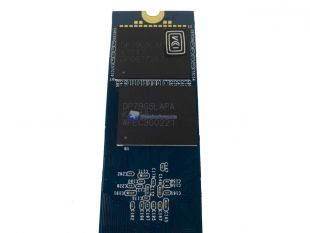

Nel lato sinistro i primi due chip, gli altri due nel retro del PCB, NAND Flash a 19nm di tipo MLC siglate DP79G5LAPA. Non abbiamo ulteriori informazioni in merito.

Passiamo ora alla fase di test.
